Smart Agriculture ERP

Smart
Agriculture

One screen for every plot of land.

Agriculture ERP · Web + Mini Program

UI/UX Design · 2024 — 2025

Scroll to explore ↓

TypeB2B · ERP
PlatformWeb + Mini Program
RoleUI/UX Designer
Period2024 — 2025
FocusProduct UI · Data Visualization · Design System

01

Project
Overview

项目背景

面向县域与基地的农业产业 ERP:以地块为最小数据单元,打通「档案 → 种植 → 生产 → 测产 → 采收 → 销售」的经营链路。

客户 · 北京植得智能互联网科技有限公司

Process
Existing Product → Design Review → UI Refinement → Design System → Final UI
Deliverable
高保真界面 · 组件与状态规范 · 多端适配方案 · 开发协作与实现复核

02

Business
Challenge

业务挑战

Business Challenge

Four problems behind one system.

业务挑战

01

Complex Workflows

Multiple agricultural workflows are connected across the system.

地块、种植、生产、测产、采收与销售彼此牵动。

02

Information Density

Users need to process large amounts of structured information.

档案、监测、预警与经营数据并存于同一系统。

03

Multiple Roles

Different users interact with different tasks and information.

管理者看全局,基地与质检员做上报。

04

Data-driven Decisions

Business data must remain readable and actionable.

数据分散在不同模块、口径不一,需要可用于决策。

Design Response

From problem to treatment.

设计应对

复杂业务→信息架构 · 以地块档案为锚的分层结构
数据分散→Dashboard · 统一口径与逐层下钻
信息密集→Hierarchy · 核心指标放大、次要退灰
多端需求→Responsive / Mini Program · 同一数据、不同密度

Business Flow · 业务链路

One plot.
One record.

一地块一档案 · 全链路同源

PLOT地块↓ PLANTING种植↓ PRODUCTION生产↓ YIELD测产↓ HARVEST采收↓ SALES销售↓ DECISION决策

以地块为最小数据单元:一处录入、全链路复用。

03

Design
Review

设计复盘

Key Focus

From existing product to clearer product experience.

不是 0→1 项目 · 是对在售系统的持续迭代

Existing Product↓ Design Review↓ UI Refinement↓ Design System↓ Final UI

以真实线上界面为基准复盘,再驱动精修与规范沉淀;未存档历史原型,不虚构设计过程。

Information Hierarchy长页有主线,核心字段常驻。
Data Consistency同一数据、同一口径、同一表达。
Workflow Clarity多步业务可追踪、可回溯。

01

Information
Hierarchy

信息层级

字段按「基础档案 → 作物与规程 → 环境监测 → 预警 → 产出」分阶段出现,顶部常驻作物 · 生育阶段 · 负责人——页面再长,锚点不丢。

地块详情超长档案页

地块详情 · 长页 —— 分阶段字段 + 常驻锚点

02

Visual
Consistency

视觉一致性

八大模块共用同一布局骨架:左侧导航 + 面包屑 + 内容卡;字号只用规范档位,色彩只服务状态与主操作。

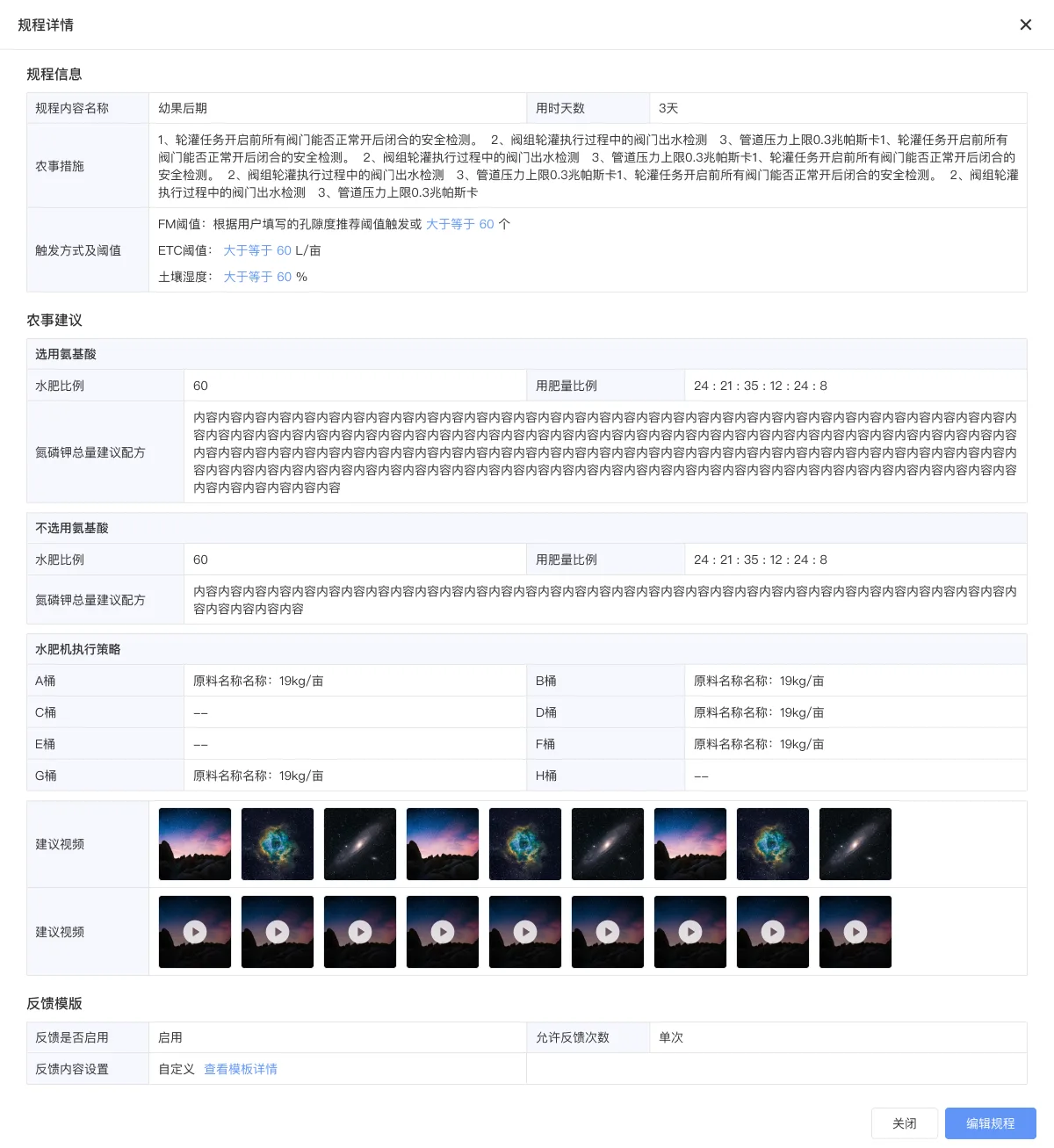

农事规程详情

农事规程 · 详情 —— 跨模块共用布局骨架

03

Data
Readability

数据可读性

核心指标放大、单位弱化,次要指标退为灰阶,列表数字纵向对齐——保证一眼可比。

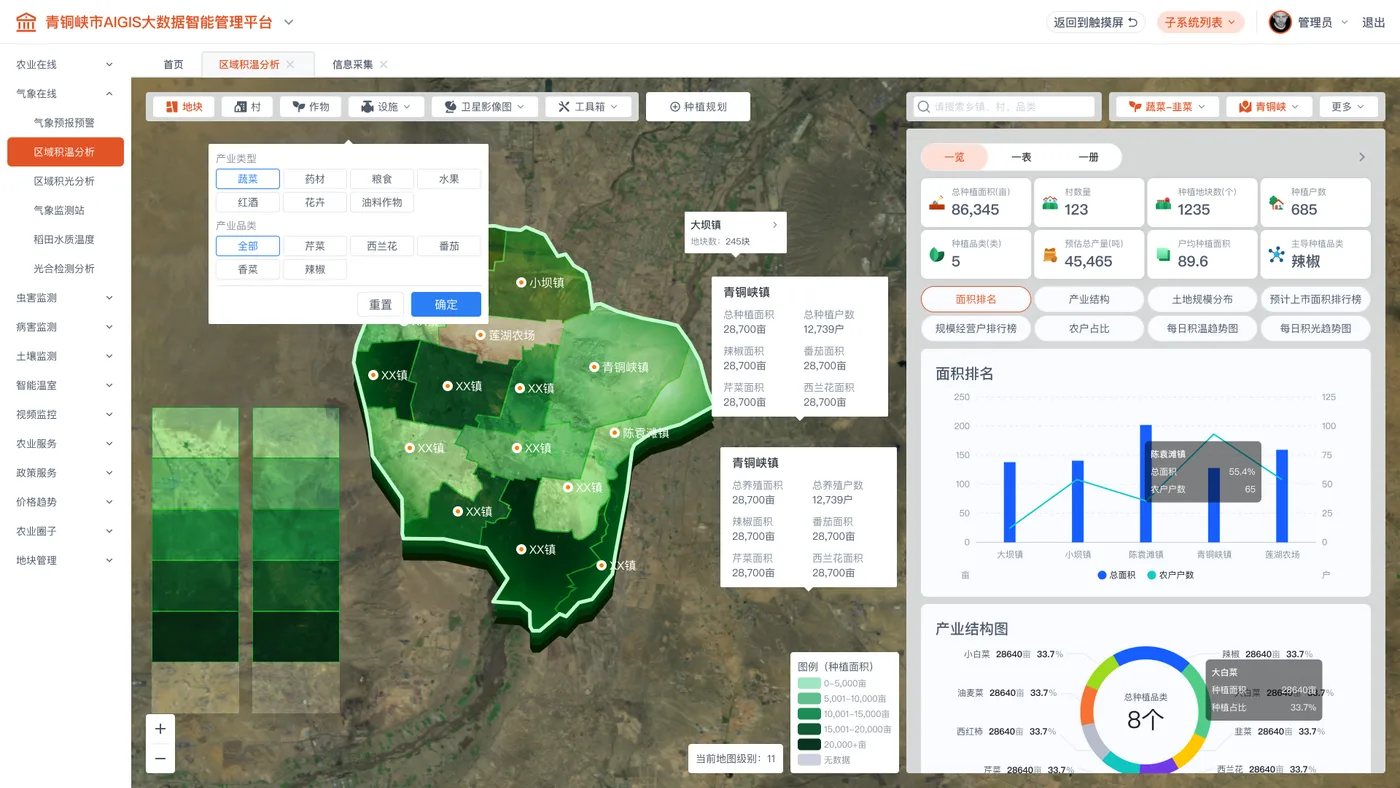

区域积温分析展开视图

区域分析 · 展开 —— 核心指标放大、次要退灰

04

Interface
Density

页面信息密度

工作台以卡片分组 + hairline 分隔控制密度:用色只保留四维风险等级,其余信息降噪为纯文本。

ERP 工作台

工作台 · 一屏多板块 —— 分组与降噪控制密度

04

Core
Interface

界面核心

UI Showcase

四类界面

Dashboard—KPI · overview · status · decision at a glance.
Management—Land, crop and production records.
Workflow—Multi-step operations, tracked and traceable.
Detail—Record, status and operation in one page.

01 · Dashboard

Control
tower.

平台门户与数据驾驶舱

门户聚合高频入口、核心指标前置;区域分析把面积与产业排名落到地图与图表,从全县到乡镇再到地块逐层下钻。

大数据智能管理平台门户

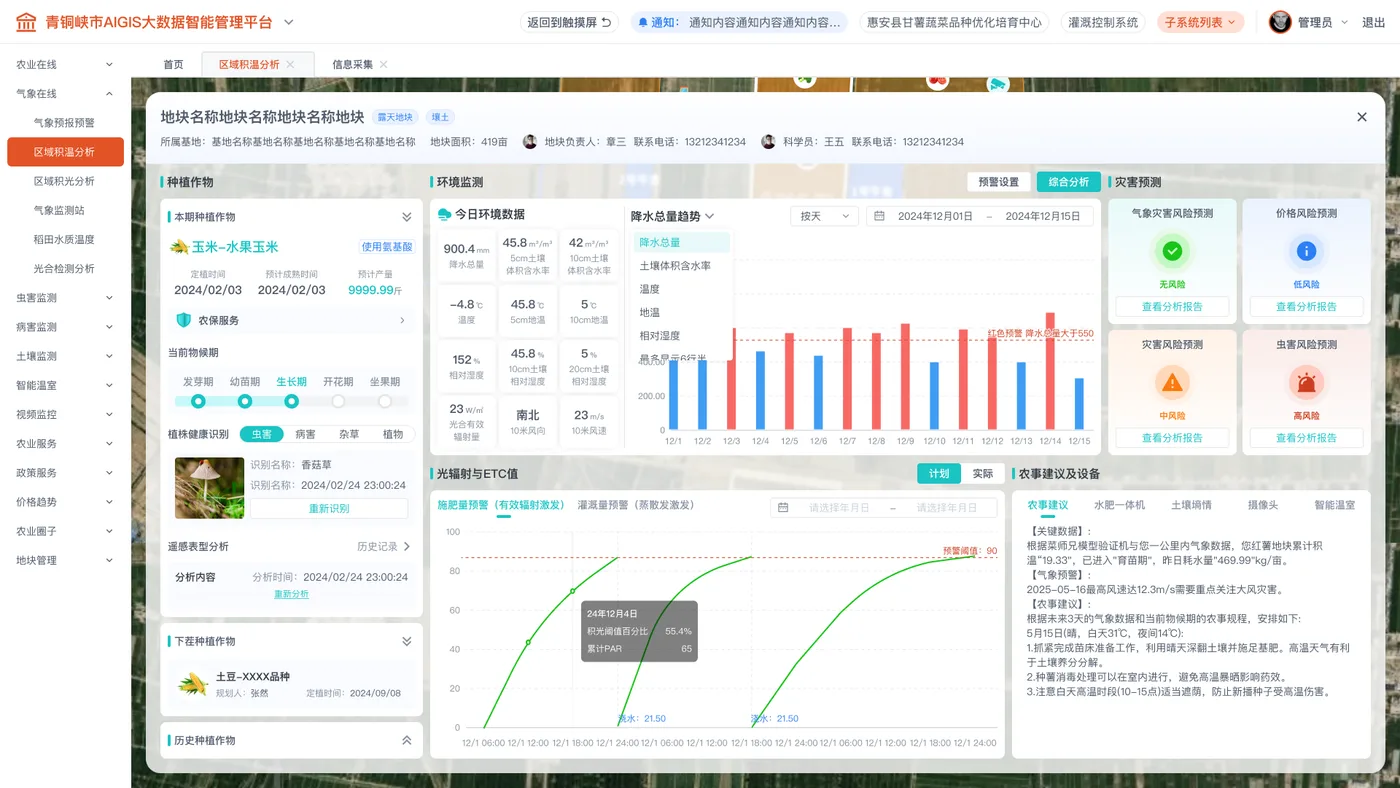

区域积温分析视图 基地图层总览

AIGIS 平台 · 首页 —— 高频入口统一、核心指标前置

区域分析 · 展开 —— 面积排名与产业占比多维下钻

基地地图 · 图层 —— 灌溉 / 作物 / 人员 / 设备实时切换

02 · Management

Plot &
model.

地块档案 · 作物与模型

「 一地块一档案 」面积、负责人、作物与生育周期关联留痕;物候期与含氮量模型把田间长势量化,供农技人员参考。

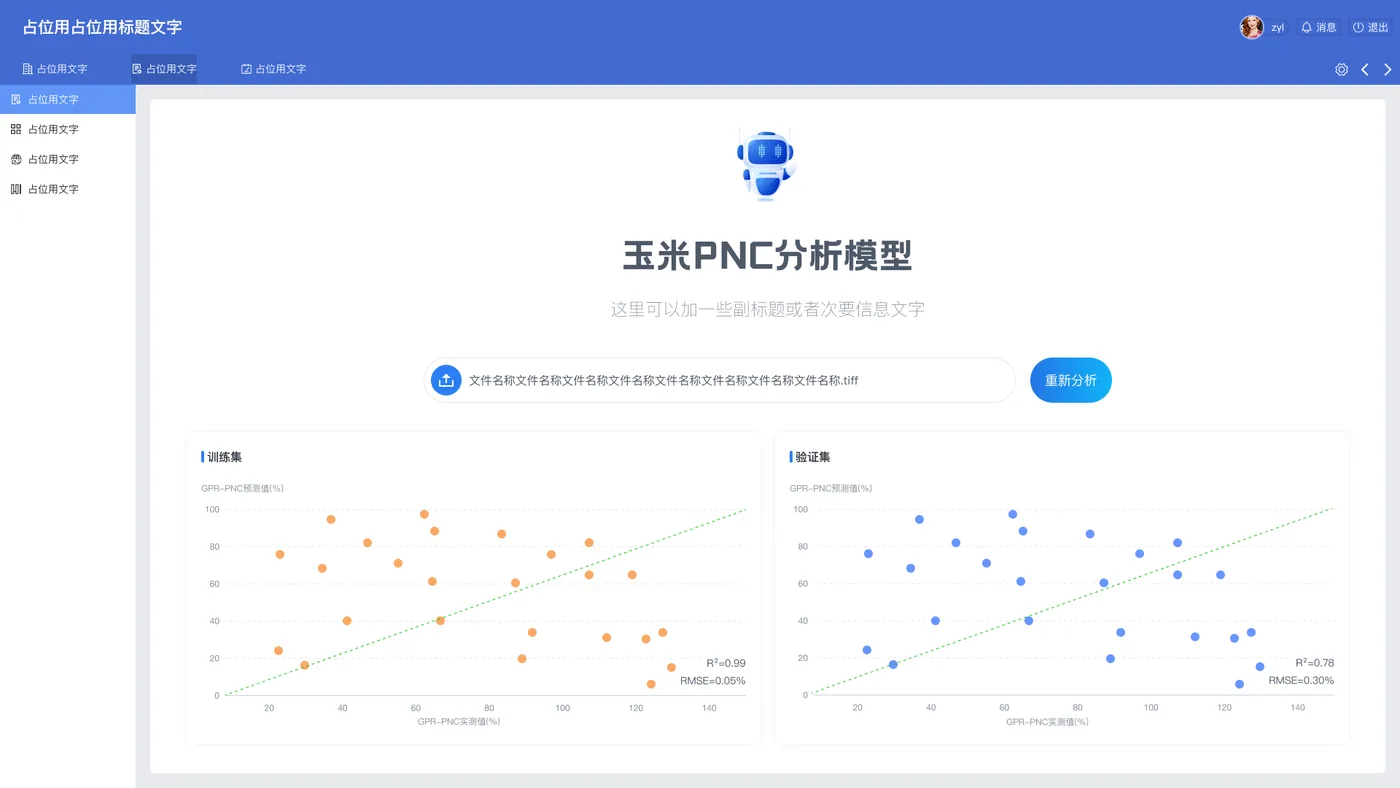

PNC 含氮量分析模型

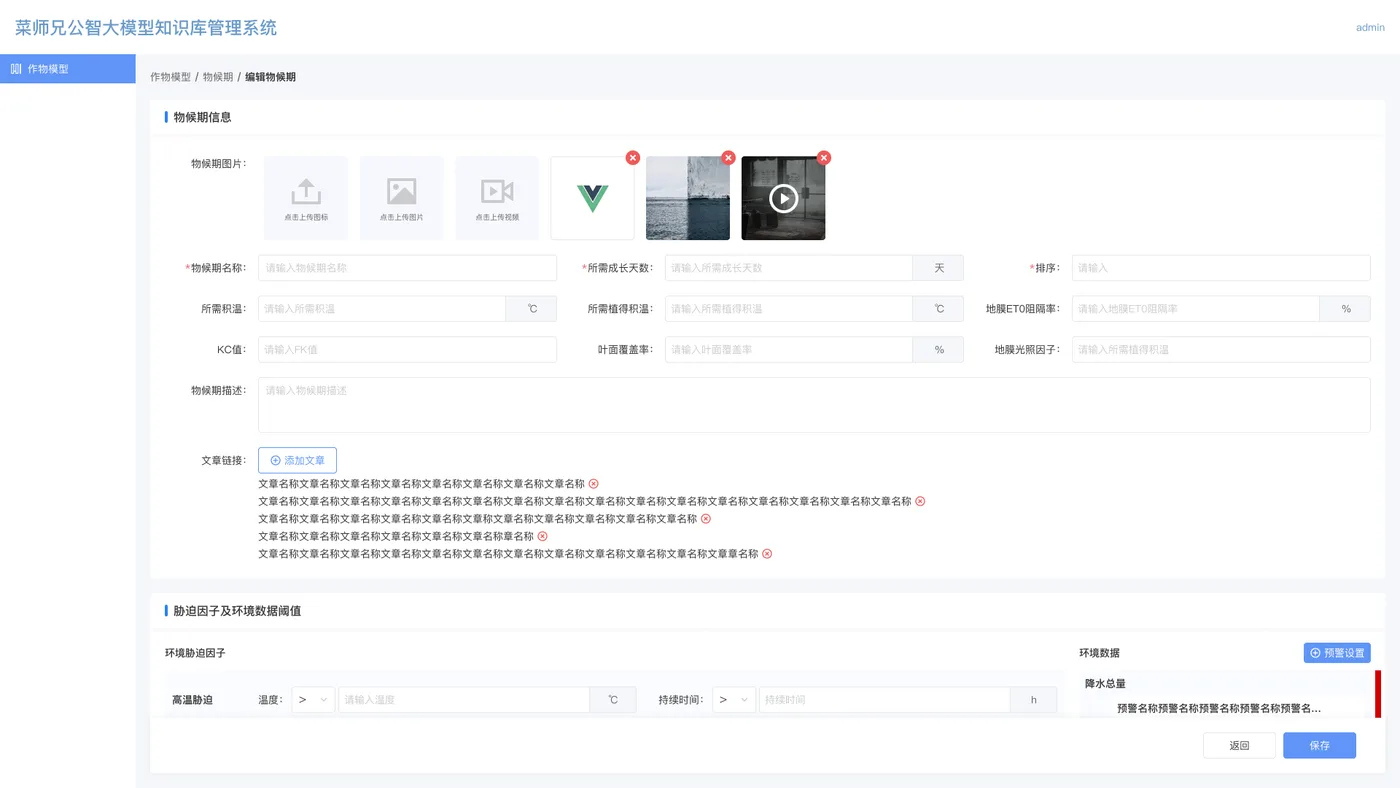

作物物候期模型 农事规程详情

地块管理 · 长势模型 —— PNC 含氮量训练 / 验证散点与回归精度

作物模型 · 物候期 —— 生育阶段与关键农事节点

农事规程 · 详情 —— 专家经验拆成可执行步骤

03 · Workflow

Field
operations.

农事计划与生产执行

作业统一挂在规程与地块之下,移动端以「待办农事」推送;规程进度展示每一步完成情况与计划偏差,异常及时干预。

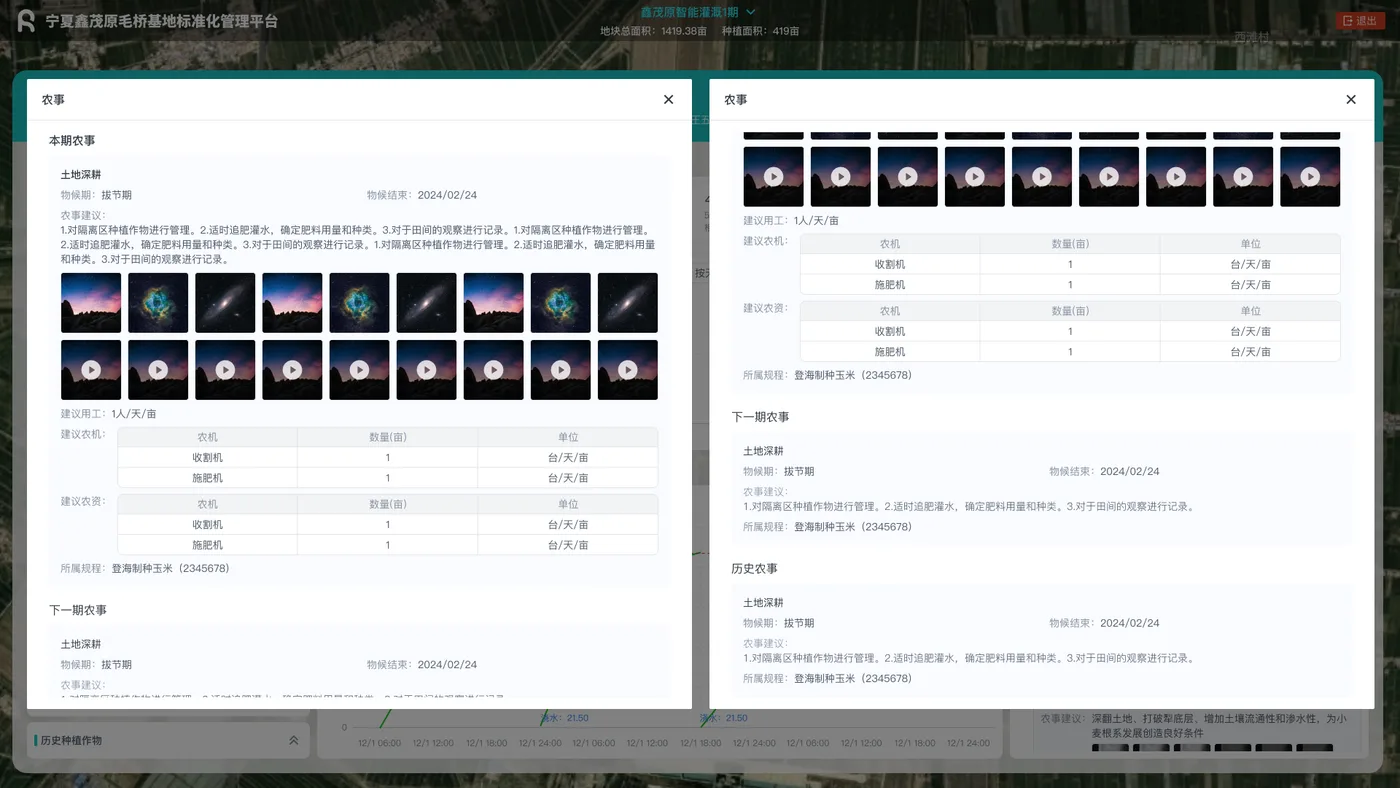

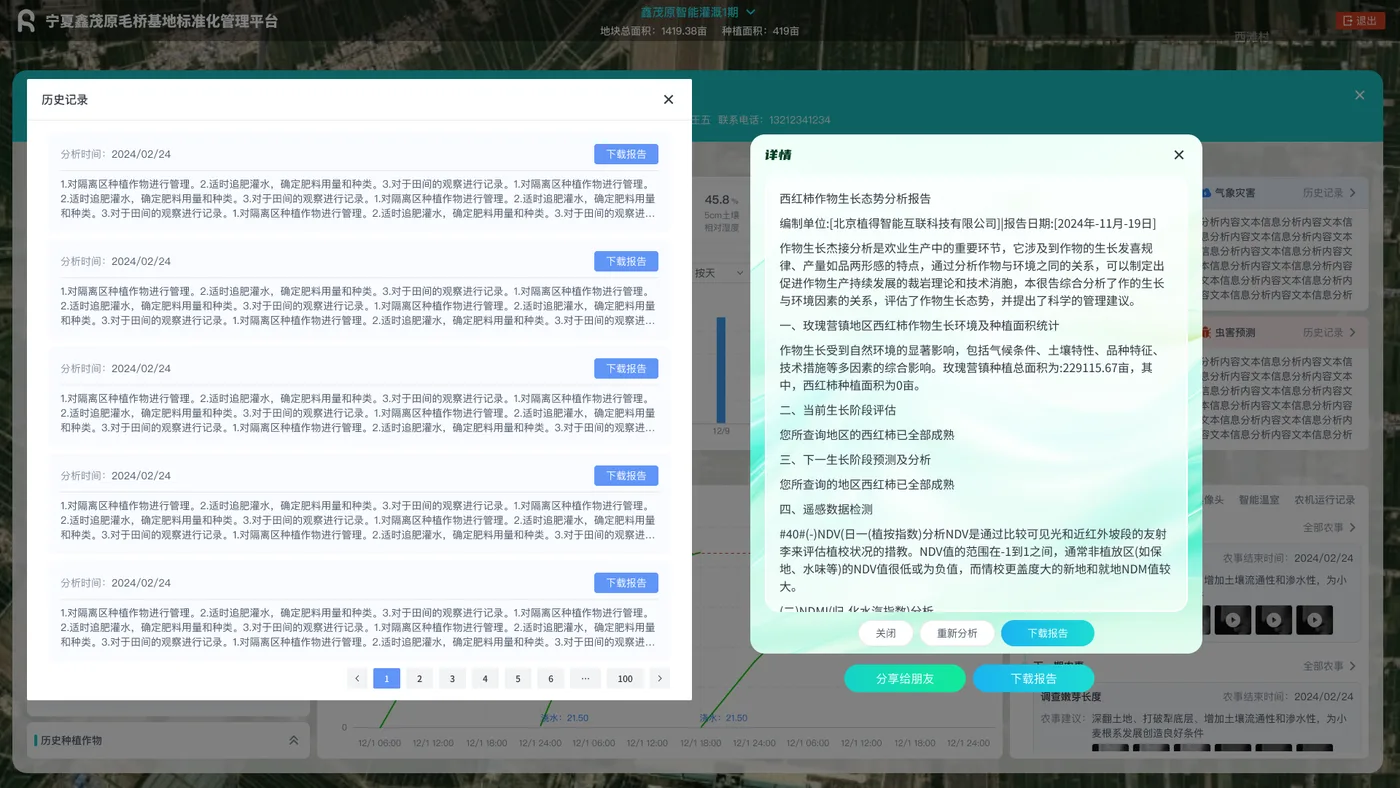

地块规程进度

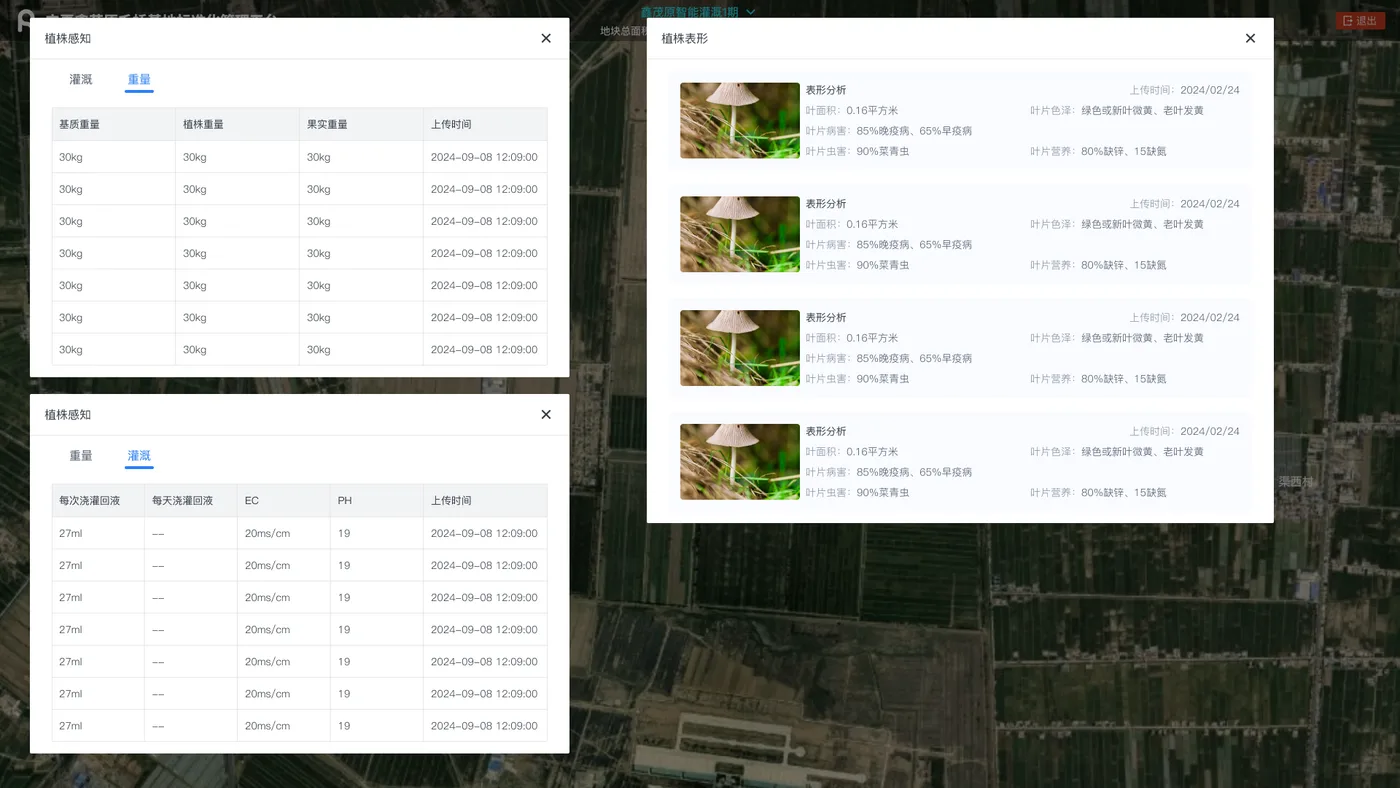

规程执行明细 规程进度对比

地块详情 · 规程进度 —— 按生育阶段的作业进度一览

规程执行 · 明细 —— 时间、执行人与完成状态留痕

规程进度 · 对比 —— 计划与实际进度偏差提示

04 · Detail

One plot,
one record.

地块档案 · 长页

从地块信息、作物与生育周期、环境监测、农事规程,到测产与销售记录,全部沉淀为一条可滚动的档案时间线;字段随业务阶段出现,任何环节都能快速定位。

地块详情超长档案页

地块详情 · 超长档案页 —— 实测数据 / 作物 / 规程 / 预警一体滚动

05

Data
Visualization

数据可视化

KPI、趋势、排名、图表、表格与报告,服从同一条规则:先给结论,再给明细。

Why

农业数据天然多维,单点数字无法支撑判断。

Solves

分组、对比与降噪,把多维数据压成一条可读的结论线。

User sees

先看结论与异常,再按需下钻到地块明细。

KPI结论优先:先看总量与异常,再决定要不要下钻。
Trend折线表达时间变化:生育进度、产量与行情走势。
Ranking条形表达排序:产业占比与面积排名对比。
Chart空间分布交给地图图层,不把所有维度塞进一张图。
Table明细用表格:数字纵向对齐,便于扫读与核对。
Summary报告式输出,把分析结论写成可直接转发的页面。
AIGIS 大数据智能管理平台门户
平台门户 · KPI 与高频入口核心指标前置
区域积温分析展开视图
区域分析 · 下钻面积、村数与产业排名多维下钻

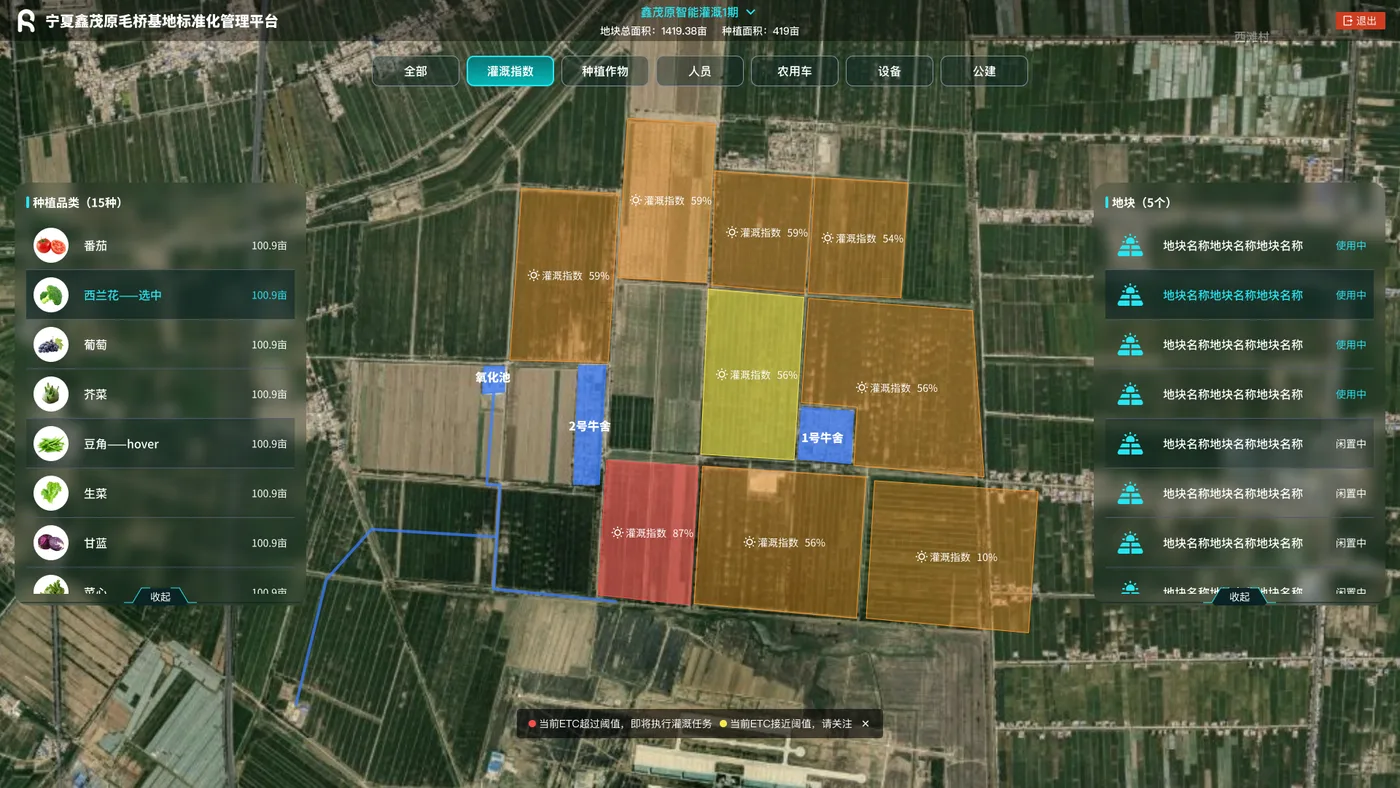

基地地图光辐射图层
基地地图 · 图层按图层实时切换
作物物候期模型
物候期模型 · 趋势生育阶段与农事节点可视化
PNC 含氮量分析模型
长势模型 · 回归训练 / 验证散点与精度

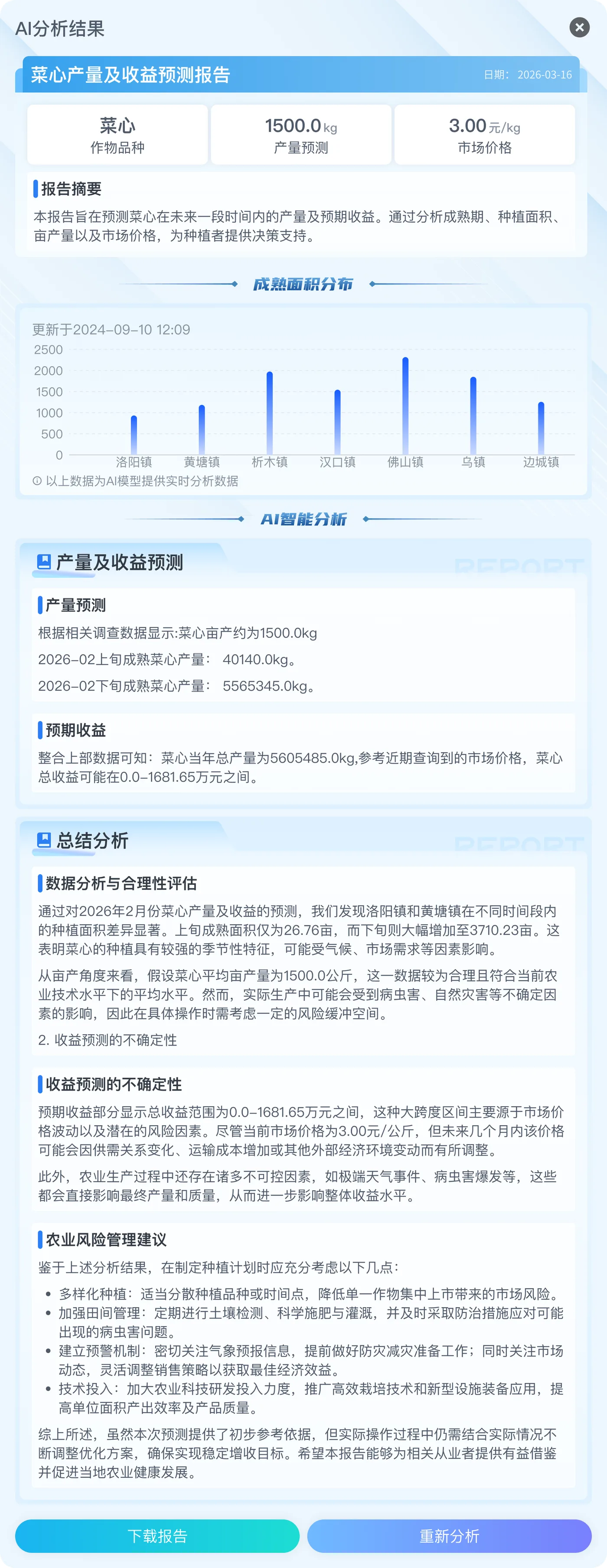

AI 行情分析报告
AI 行情报告 · Summary成熟面积、产量预测与收益测算的报告式输出

AI Risk Reports

Weather · Price · Disease.

看天 · 看价 · 看病

结合地块位置、作物生育期与历史气象 / 行情数据,生成地块级风险报告:风险等级 + 应对建议,支持重新分析 / 下载 / 分享。

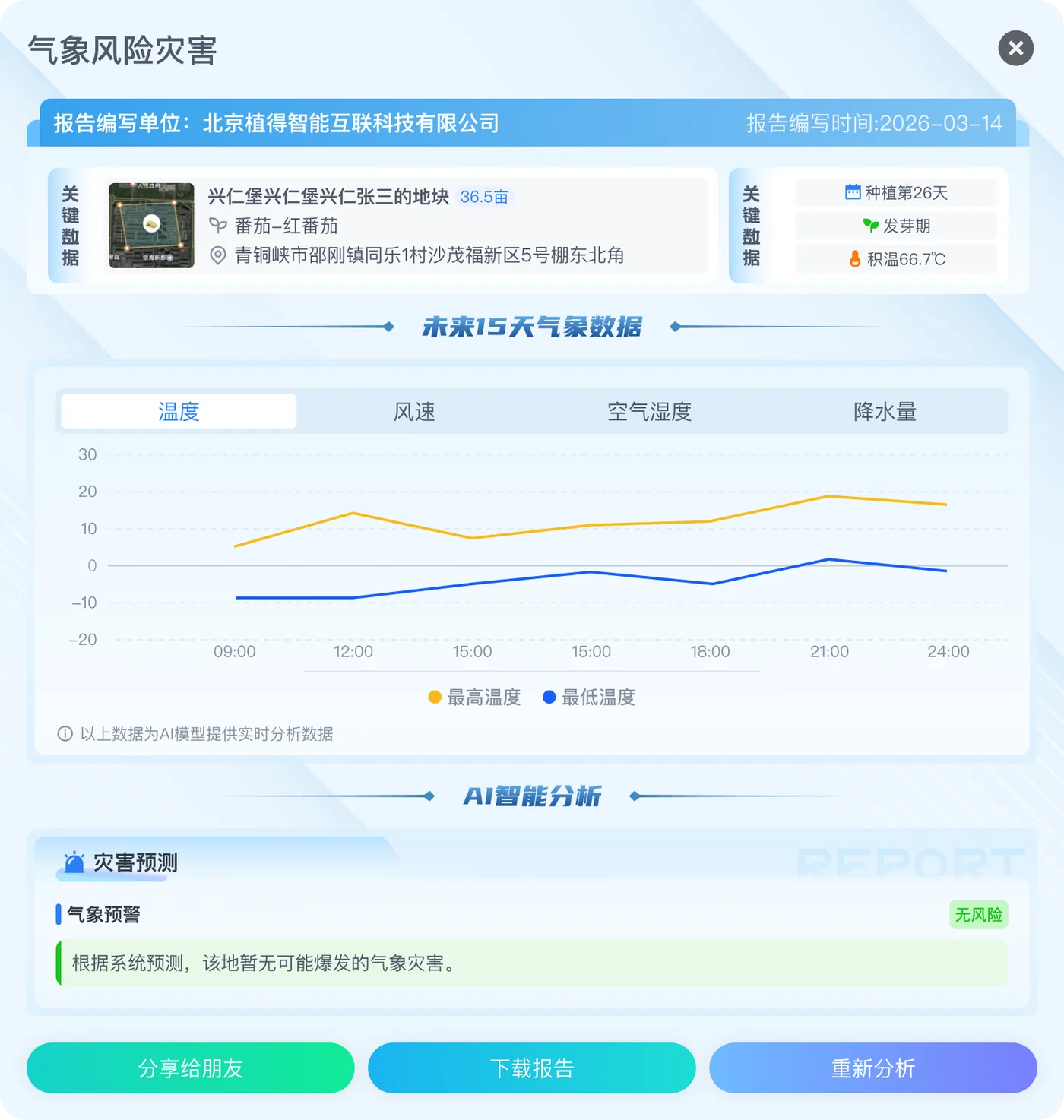

AI 气象预警报告
Weather生育期积温与未来 15 天预报

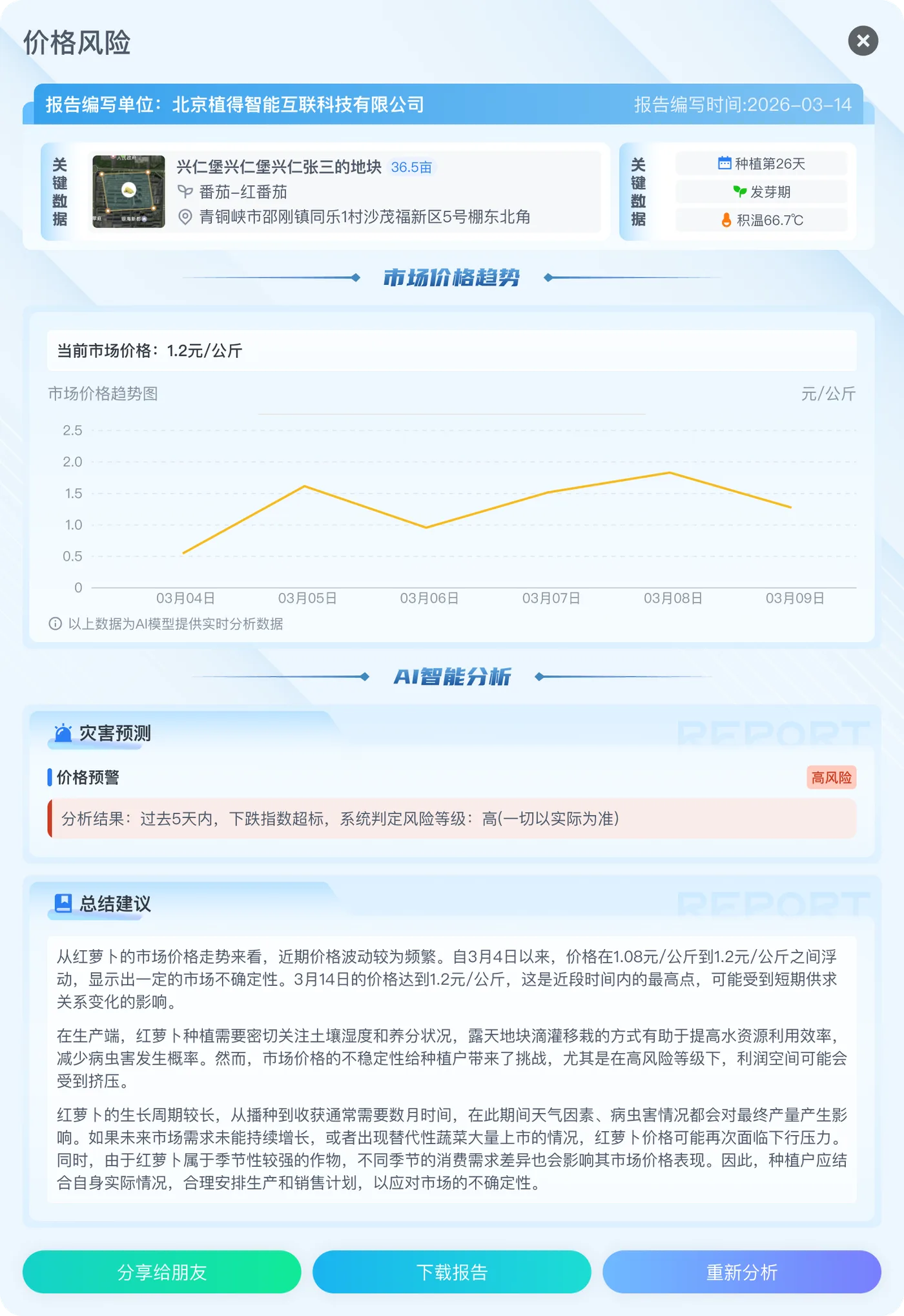

AI 价格预警报告
Price行情曲线与销售建议

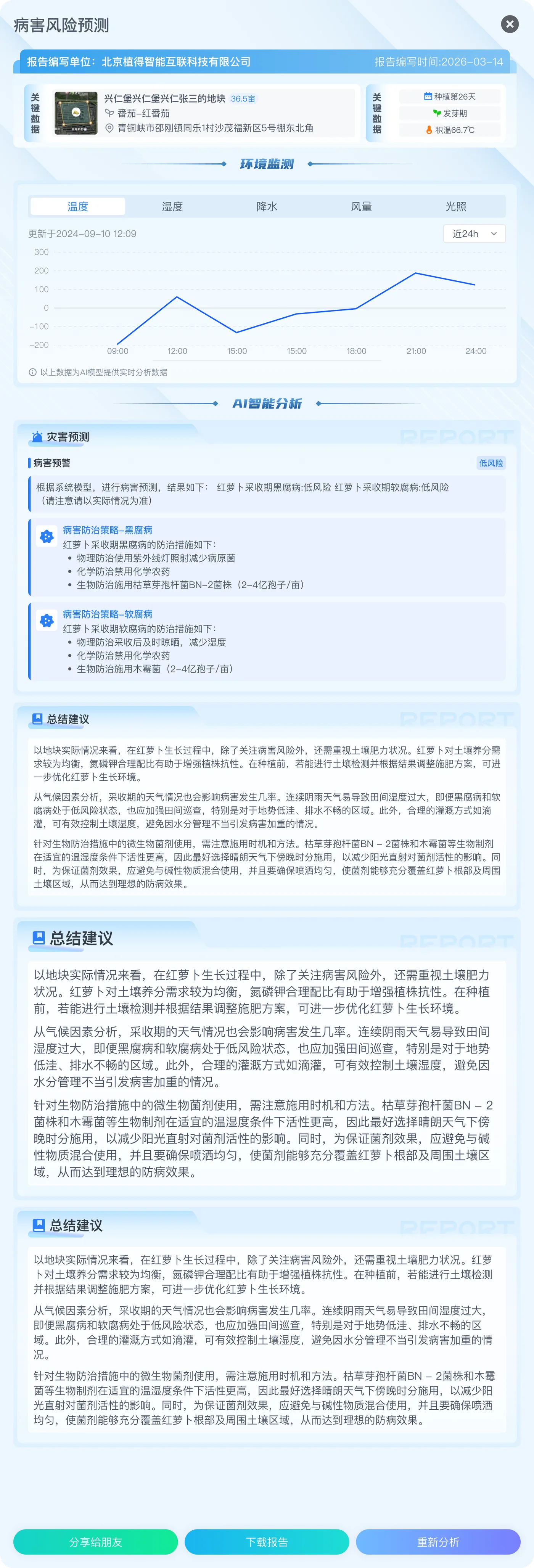

AI 病害预警报告
Disease温湿风光多因子分析

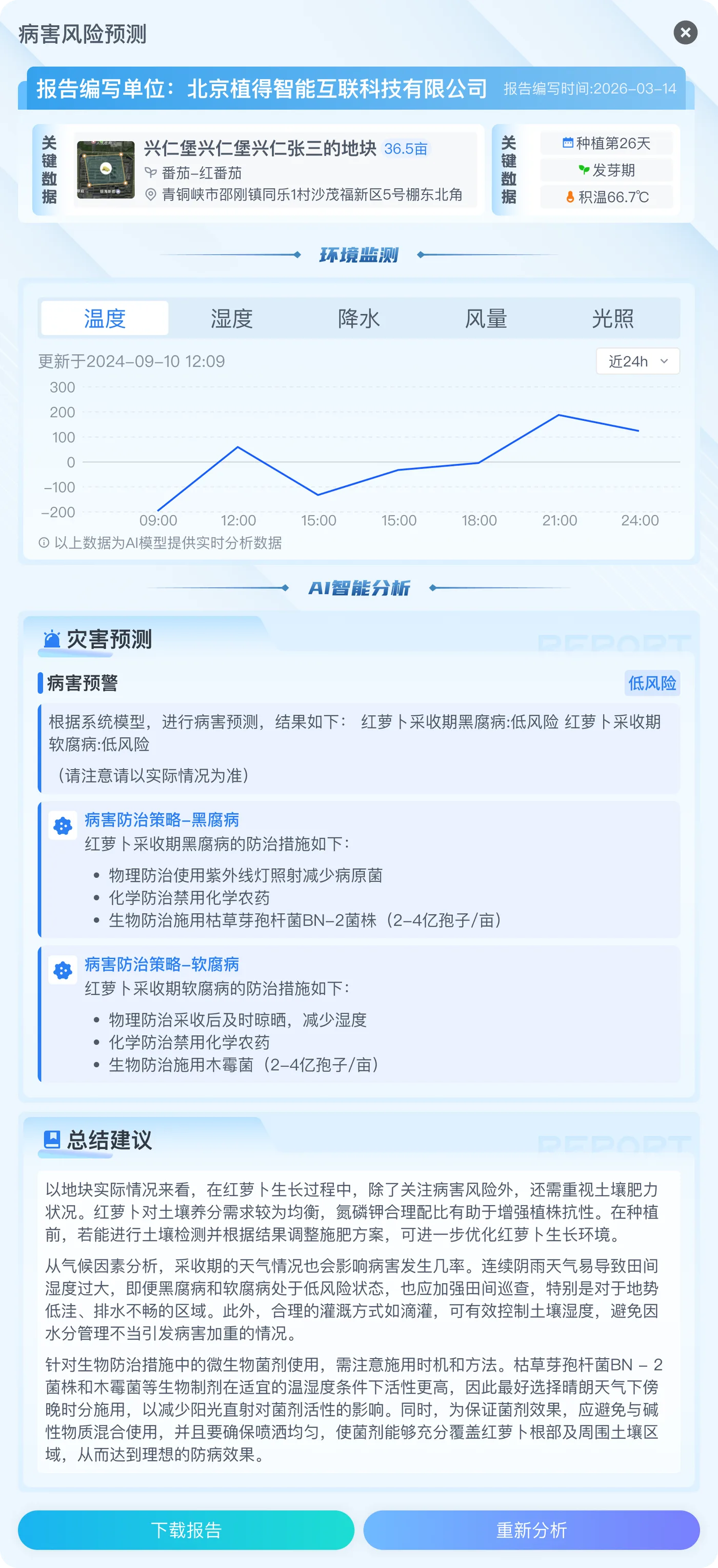

AI 病害预警详情
Detail发病条件拆解与防治建议

Interactive Prototype · 可操作原型

Plot Console

地块经营看板:切换标签与统计区间查看趋势,点击任意地块查看明细抽屉。展示型原型 — 示例数据,不接入任何业务系统。

Range
地块总数128已建档 · 本月 +6
在种面积3,240亩 · 覆盖 9 个村
农事上报214条 · 当前区间
异常预警4条 · 待处理
农事上报趋势示例数据 · Reports
编号地块作物面积生育期状态
A-12河东地块玉米240 亩抽雄期 正常
B-07三道渠小麦180 亩灌浆期 需关注
C-03南梁台水稻320 亩分蘖期 观察
D-21西滩玉米150 亩拔节期 需关注
E-09新垦区小麦410 亩抽穗期 正常

06

Design
System

设计系统

One system.
Every module.

从已上线界面中提炼的组件与状态规范:统一性 + 状态 + 使用场景。

Refined · 依据已上线 ERP 视觉语言二次整理,非历史交付物
Foundation · Typography / Color / Spacing / Grid / Radius Components · Button / Input / Select / Table / Card / Tag / Tabs / Modal States · Default / Hover / Active / Disabled / Error / Loading Multi-platform · Desktop / Mobile / Mini Program
Typography
Display Heading Body · Work Sans / PingFang SC LABEL
Color
中性色 + 单一低饱和强调色
Spacing
4 / 8 / 12 / 16 / 24 / 40
基准 4px,卡片内距 16—24
Grid
12 栏 · 1280 容器
表单 2 栏 · 详情 3 栏
Radius
组件 8 · 卡片 12 · 图片 12

Button

主操作 / 次操作 / 状态

保存档案
保存档案
保存档案
保存档案
保存档案
取消

Input

录入 · 四态

面积仅支持数字

Select

筛选与枚举

Table / Tag

列表 · 状态标签

地块作物进度状态
03 号 · 419 亩玉米杂交种12 / 16 步进行中
07 号 · 286 亩菜心9 / 9 步已完成
11 号 · 158 亩番茄6 / 14 步预警

Card

地块摘要 · KPI 数据卡

03 号地块 · 玉米杂交种
419亩
12/16规程进度
1负责人 · 科员
2待处理预警

Tabs

档案分区

地块档案规程进度测产记录销售记录

Modal

确认与表单弹层 Refined State

确认父本割除

割除后该地块进入去雄去杂阶段,操作将记入规程留痕,是否继续?

取消 确认割除

07

Multi
Platform

多端适配

同一份地块数据、同一套组件规范,按使用场景适配布局与信息密度——Web 控制台与微信小程序数据同源。

Web 控制台工作台

Web 控制台 · 管理视角 —— 高密度工作台:档案 / 监测 / 预警一屏聚合

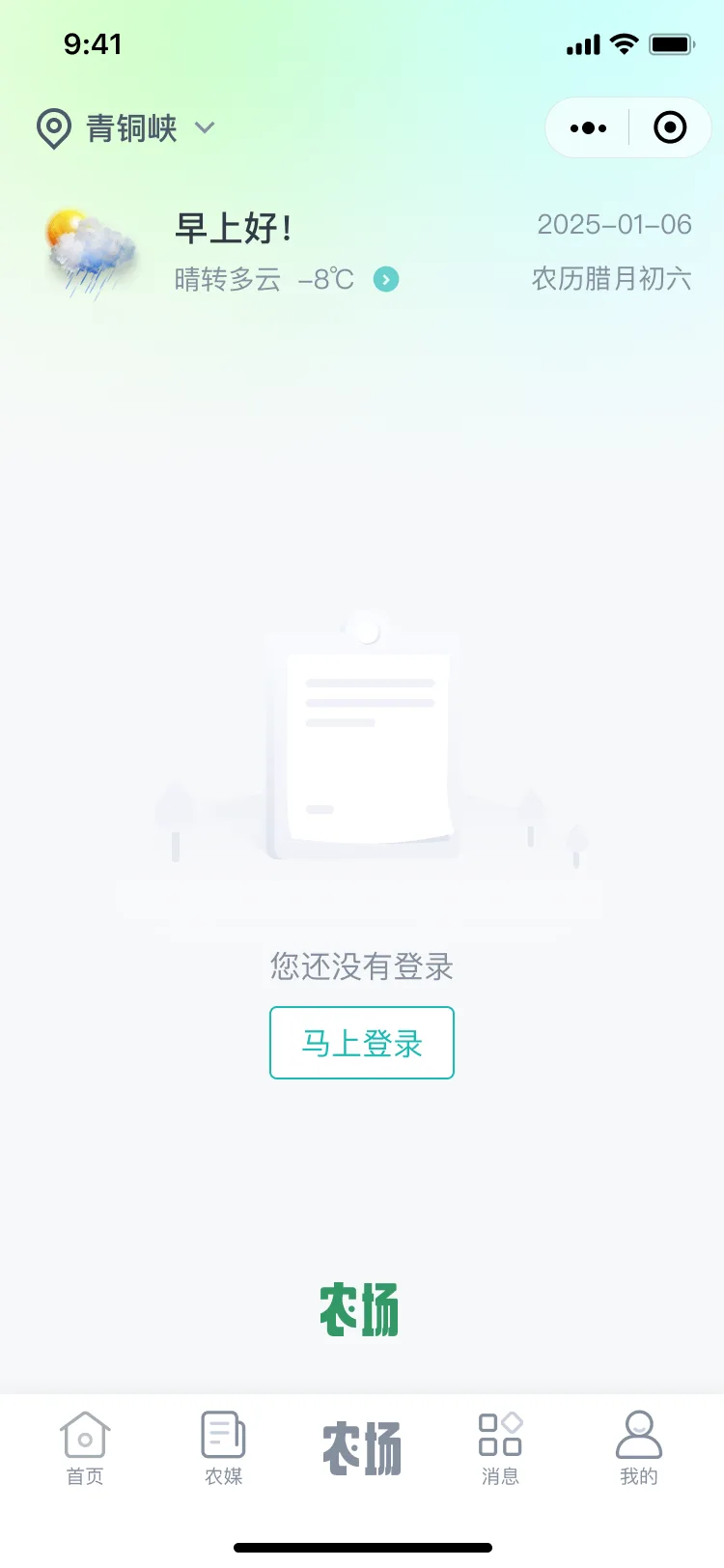

小程序首页
首页 · 服务聚合

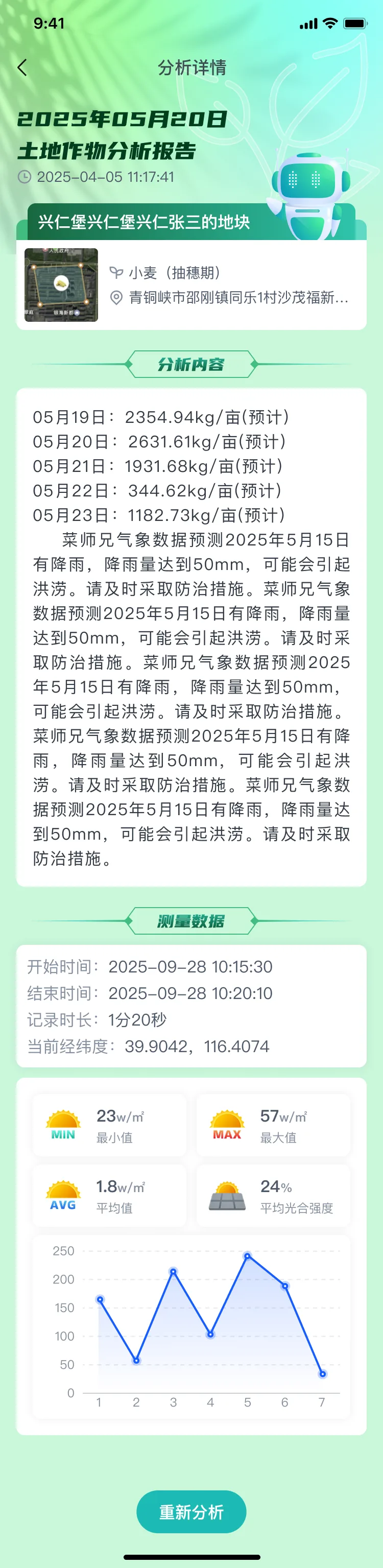

待办农事
待办 · 按地块推送

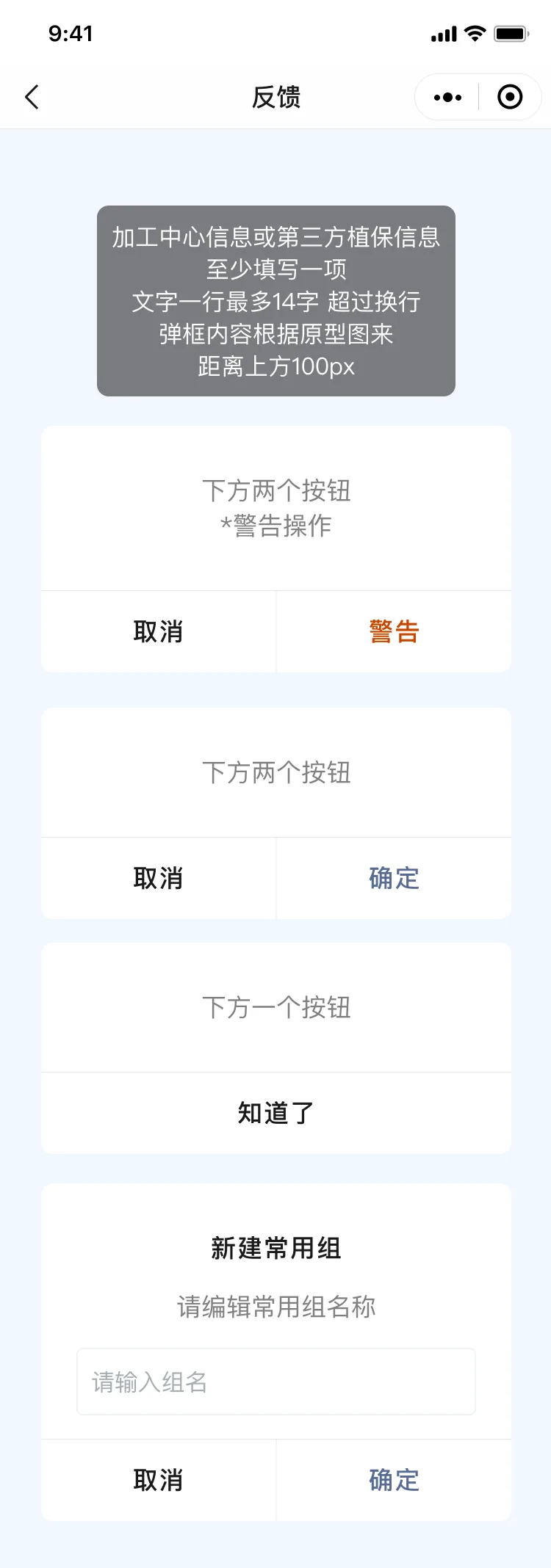

作业反馈表单
上报 · 表单留痕
Web · Desktop ERP
面向管理者:信息密度优先,多板块并置,键盘与筛选驱动的批量操作。
Mini Program
面向基地与质检员:单任务流优先,一屏一件事,弱网可用、上报即留痕。
Mobile Workbench
田间工作流:待办 → 执行 → 上报,与后台数据同源、无需二次转录。

08

Design →
Development

协作链路

Design↓ Specification↓ Handoff↓ Implementation↓ Review
  • 标注 · 尺寸

    高保真稿按 8px 基准标注间距与尺寸,列表与表单逐项对齐,减少开发量取整偏差。

  • 状态 · 组件

    交互组件交付 Default / Hover / Active / Disabled 状态与空数据、加载、错误三态,按组件命名索引。

  • 颜色 · 间距

    色板与间距以 token 形式交付,一处定义、全端复用。

  • 实现复核

    开发走查对照设计稿核对还原度,视觉问题回归到组件层修正,避免逐页打补丁。

Worked closely with product and development teams to review implementation and ensure visual consistency.

09

Result

结果

ClarityA clearer interface for complex agricultural workflows.
ConsistencyA more consistent visual system across modules.
ScalabilityA scalable foundation for multi-platform product experiences.

不虚构量化数据 · 只陈述设计事实
